اینسرت ccmt

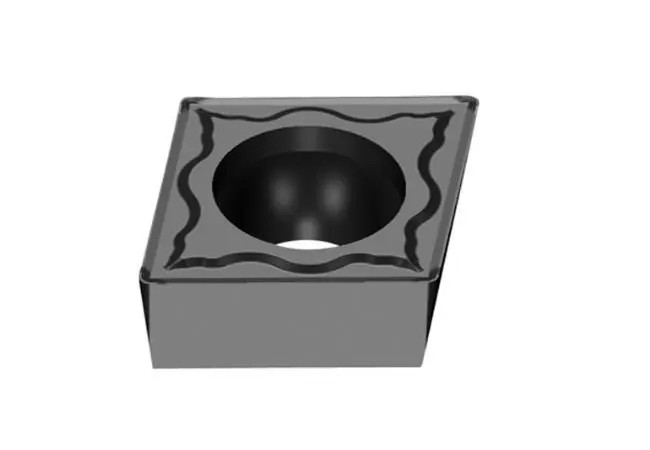

ccmt carbide insert
دسته‌بندی الماس CCMT بر اساس کارایی
الماس‌های CCMT به دلیل شکل هندسی خاص (لوزی با زاویه 80 درجه و زاویه برش مثبت 7 درجه) و تنوع در گرید و براده‌شکن، برای کاربردهای مختلف تراشکاری مناسب هستند. دسته‌بندی اصلی بر اساس نوع ماده‌ای که تراش می‌دهند و نوع عملیات (خشن‌تراشی، میان‌تراشی، یا پایان‌تراشی) به شرح زیر است:
- الماس CCMT برای تراش فولاد (Steel):
- کارایی: مناسب برای تراشکاری انواع فولاد (از P10 تا P30).
- ویژگی‌ها:
- روکش‌های چندلایه مثل MT-TiCN + Al2O3 + TiN (روکش CVD) برای مقاومت بالا در برابر سایش.
- براده‌شکن‌های HF (برای پایان‌تراشی) یا HM (برای میان‌تراشی) برای کنترل براده‌ها.
- گریدهای معروف: YBC251 (برای پایان‌تراشی با مقاومت سایشی بالا) یا YBC351 (برای خشن‌تراشی با ضربه‌پذیری بیشتر).
- مثال: الماس CCMT 060202 HF YBC251 برای تراش فولاد در عملیات ظریف و دقیق.
- الماس CCMT برای تراش چدن (Cast Iron):
- کارایی: مناسب برای تراشکاری انواع چدن (از K05 تا K25).
- ویژگی‌ها:
- روکش CVD (مانند Al2O3 + TiCN) برای مقاومت در برابر دمای بالا و سایش.
- براده‌شکن HM برای تراش عمومی یا خشن‌تراشی.
- گریدهای معروف: YBD152 (مناسب برای سرعت‌های متوسط تا بالا، مقاوم در برابر شوک و سطوح ناصاف).
- مثال: الماس CCMT 060204 HM YBD152 برای تراش چدن در کاربردهای عمومی.
- الماس CCMT برای تراش استیل (Stainless Steel):
- کارایی: برای تراشکاری استیل‌های ضدزنگ (مانند استیل 304 یا 316).
- ویژگی‌ها:
- گریدهای خاص با روکش‌های مقاوم در برابر چسبندگی و حرارت (مثل PVD یا CVD).
- براده‌شکن‌های مخصوص برای کنترل براده‌های چسبناک استیل.
- مقاومت در برابر زنگ‌زدگی و رطوبت.
- مثال: الماس CCMT 060204 از برند میتسوبیشی با گرید مناسب برای استیل.
- الماس CCMT برای سوپرآلیاژها (Super Alloys):
- کارایی: برای مواد سخت مثل آلیاژهای نیکل، تیتانیوم، یا سوپرآلیاژهای مقاوم در برابر حرارت.
- ویژگی‌ها:
- گریدهای خاص با مقاومت بالا در برابر دمای زیاد و سایش.
- روکش‌های پیشرفته PVD برای کاهش اصطکاک.
- مناسب برای صنایع هوافضا و توربین‌سازی.
- مثال: الماس CCMT 060204 با گریدهای تخصصی از برندهای معتبر مثل ZCC یا میتسوبیشی.
- الماس CCMT برای داخل‌تراشی (Boring):
- کارایی: مناسب برای تراشکاری داخلی در قطرهای کوچک (مانند سوراخ‌کاری دقیق).
- ویژگی‌ها:
- سایز کوچک (مثل CCMT 0602) برای دسترسی به فضاهای محدود.
- زاویه مثبت 7 درجه برای کاهش نیروی برش و بهبود کیفیت سطح.
- هولدرهای مخصوص مثل C10K SCLCL 06 برای نصب الماس CCMT.
- مثال: الماس CCMT 060202 برای داخل‌تراشی با هولدرهای ضد ارتعاش.
مشخصات فنی کلی الماس CCMT
- شکل هندسی: لوزی با زاویه 80 درجه، زاویه برش مثبت 7 درجه.
- سیستم گیرش: معمولاً روبنددار (Screw-on) برای نصب آسان روی هولدر.
- سایزها: رایج‌ترین سایزها شامل CCMT 0602، CCMT 09T3، و CCMT 1204 (عدد اول نشان‌دهنده طول ضلع الماس به میلی‌متر است).
- براده‌شکن‌ها:
- HF: برای پایان‌تراشی (Finishing) با براده‌های نازک و سطح صاف.
- HM: برای میان‌تراشی (Medium Machining) با تعادل بین سرعت و استحکام.
- HR: برای خشن‌تراشی (Roughing) با براده‌های بزرگ و مقاومت بالا.
- گریدها: بسته به برند (مثل ZCC، میتسوبیشی، یا سندویک)، گریدهای متنوعی برای مواد خاص (فولاد، چدن، استیل، آلومینیوم) ارائه می‌شود.
- روکش‌ها: معمولاً CVD (رسوب بخار شیمیایی) یا PVD (رسوب بخار فیزیکی) برای افزایش طول عمر و مقاومت در برابر سایش.
- موجود در تمام برند های غربی و چینی
